Platform baja silo boral dan struktur baja jalan berhasil dikirimkan

I. Ikhtisar Proyek

Proyek ini merupakan fabrikasi platform baja dan struktur baja jalan untuk silo Boral. Kliennya adalah Boral Concrete Ltd. dari Australia. Proyek ini berlokasi di Sydney, Australia, dan mode pengirimannya adalah Ex-Work (EXW). Selama tahap desain, kontraktor akan menyempurnakan desain berdasarkan model Tekla yang disediakan oleh klien. Hasil yang dihasilkan mencakup komponen struktur baja lengkap seperti platform baja silo, jalan setapak, tangga, kisi-kisi baja, dan pagar. Masa fabrikasi adalah 30 hari.

II. Ruang Lingkup Proyek dan Standar Teknis

1. Lingkup Pekerjaan: Gambar desain detail, pengadaan bahan baku, fabrikasi komponen, pelapisan anti korosi, pengemasan, dan koordinasi pengiriman/transportasi.

2. Presisi Fabrikasi: Dimensi dan deviasi negatif dari balok dan kolom las yang dirakit harus memenuhi standar nasional; kualitas las harus memenuhi standar; ketepatan perakitan platform, kisi-kisi, pagar, dan tangga harus memenuhi persyaratan gambar dan pemasangan di lokasi.

3. Lapisan Anti Korosi: Sistem pengecatan merek Jotun; kecuali untuk panel jalan berkisi baja dan panel tangga berkisi, semua komponen lainnya harus memenuhi:

1. Dasar: Cat kaya seng epoksi dua komponen, ketebalan film kering 100μm

2. Lapisan atas: Cat poliuretan akrilik, ketebalan film kering 60μm

3. Total ketebalan film cat ≥160μm; warna cat sesuai standar BS676, pagar harus sesuai dengan kode warna Y14.4.

4. Pengemasan dan Pengiriman: Komponen dirakit dan dikemas dengan cara yang wajar sesuai dengan hubungan perakitannya. Dimensi pagar pembatas, tangga, dan kisi-kisi platform semuanya dijamin akurat. Setelah produksi selesai, daftar pengepakan disiapkan, dan pemasok bekerja sama dengan klien untuk pemuatan kontainer dan bertanggung jawab atas pemuatan barang ke dalam kontainer.

AKU AKU AKU. Kemajuan Proyek dan Status Pemrosesan

Memproses Catatan (Foto)

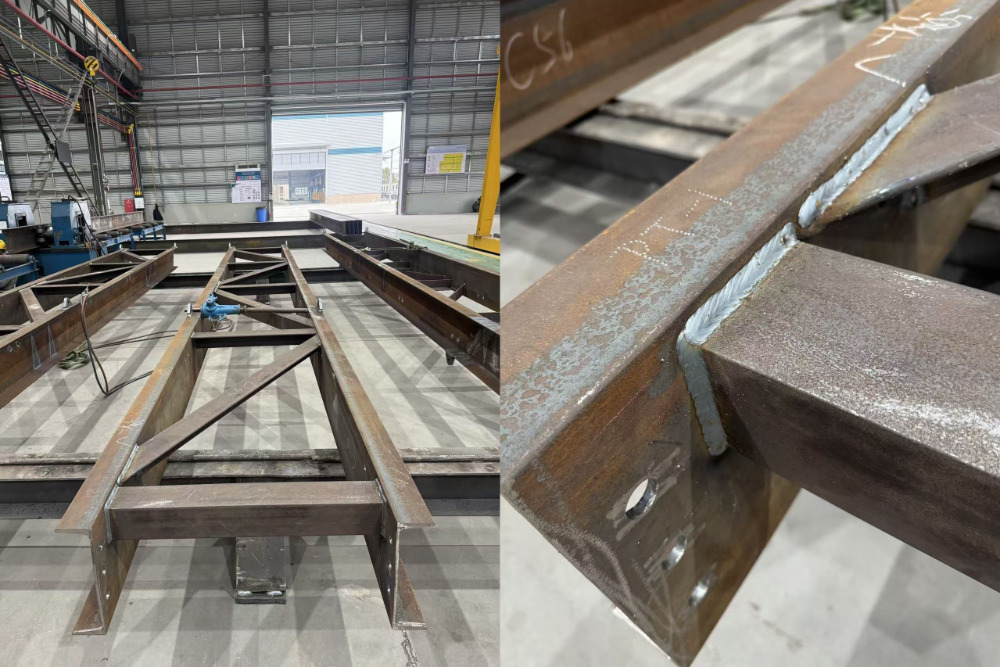

• Tahap Pengelasan dan Pembentukan Komponen

Komponen dilas menggunakan proses pengelasan penetrasi penuh, sehingga menghasilkan lasan yang estetis, penuh, dan seragam, bebas dari cacat seperti porositas dan inklusi terak. Setelah struktur utama dirakit dan dilas, struktur tersebut disejajarkan menggunakan perkakas dan dongkrak untuk memastikan bahwa dimensi keseluruhan dan kelurusan memenuhi standar desain dan nasional, sehingga menjamin keakuratan pemasangan selanjutnya.

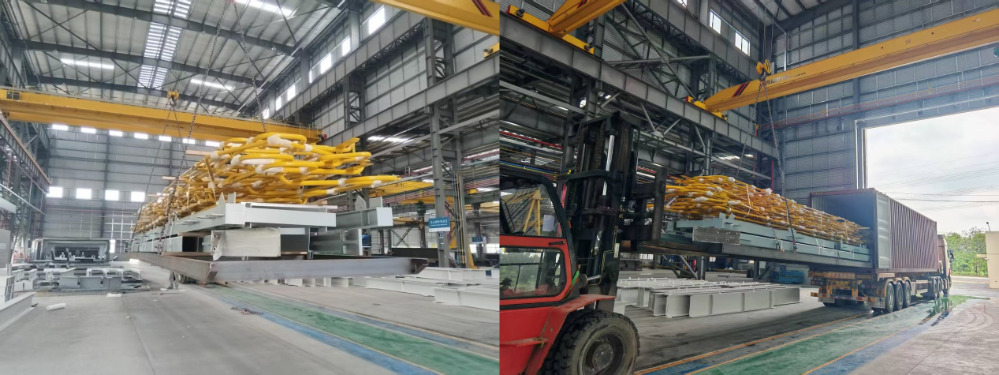

• Tahap Pengecatan dan Pengangkatan Komponen Selesai

Setelah komponen dilapisi cat anti korosi, warnanya seragam dan ketebalan lapisan cat memenuhi standar. Peralatan pengangkat khusus digunakan untuk pengangkatan keseluruhan. Bagian yang rentan seperti pagar pembatas berwarna kuning dilindungi dan dibungkus dengan baik untuk mencegah kerusakan selama pengangkatan, sehingga menjamin integritas produk akhir.
