Changzhou Xingyu Otomotif Pencahayaan Systems Co, Ltd.

Proyek Pabrik Elektronik di Taman Industri Manufaktur Cerdas Changzhou Xingyu Automotive Lighting Systems Co., Ltd.

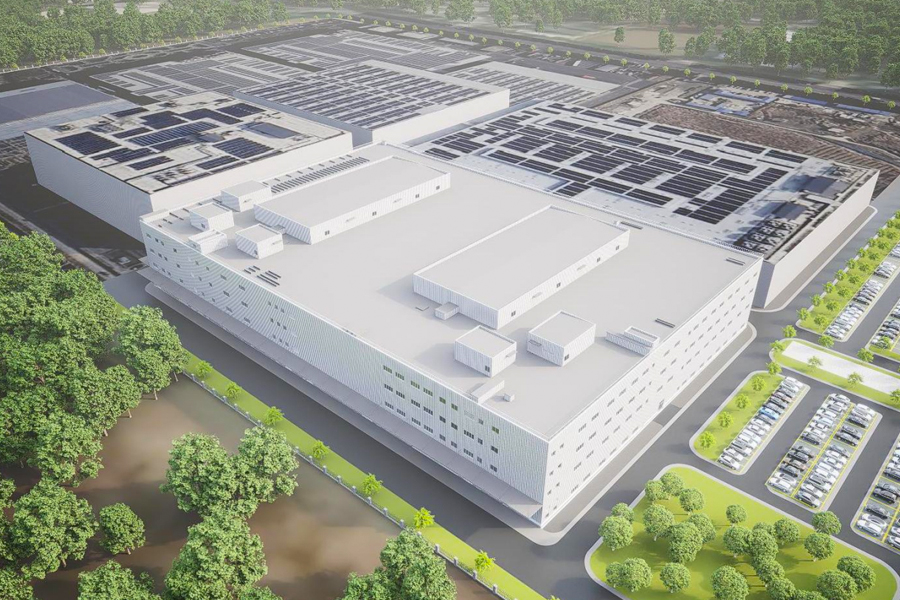

Proyek Pabrik Elektronik dari Taman Industri Manufaktur Cerdas di Changzhou Xingyu Automotive Lighting Systems Co., Ltd. terletak di selatan Jalan Huanghe Barat dan sebelah barat Jalan Baotashan, Distrik Xinbei, Kota Changzhou. Proyek ini memiliki luas tapak bangunan 18.274,35 meter persegi dan total luas lantai kotor 74.977 meter persegi. Bangunan ini terdiri dari empat lantai di atas permukaan tanah, dengan rencana tinggi bangunan 23.990 meter.
Proyek ini merupakan bangunan industri Kelas C Tipe II bertingkat yang digunakan untuk produksi dan pemrosesan komponen penerangan otomotif, dengan tingkat ketahanan api Kelas II. Atapnya mencakup tujuh unit struktur baja kecil, yang terdiri dari enam ruang pabrik AC dan satu ruang ketel. Diantaranya, Ruang Pabrik AC 1 dan Ruang Pabrik AC 2 adalah yang paling representatif, dan keduanya memiliki bentuk struktur dan luas lantai yang identik.
Ruang Pabrik AC 1 mengadopsi sistem struktur kolom-balok baja, dengan dasar kolom ditambatkan dengan baut jangkar. Kolom baja adalah bagian baja berbentuk H. Penahan horizontal disediakan di tingkat atap, dan bagian pengikat pipa baja bundar digunakan di dinding untuk membentuk sistem rangka baja yang stabil. Sistem atap terdiri dari panel logam satu lapis dengan wol insulasi, sedangkan sistem dinding menggunakan panel logam satu lapis.
Satu gelagar rangka baja di Ruang Pabrik AC 1 terdiri dari tiga balok baja, dengan panjang keseluruhan kurang lebih 28 meter. Kolom baja memiliki berat sekitar 10,5 ton, dan balok atap memiliki berat sekitar 10,99 ton. Material struktur baja adalah baja Q355B, dipilih sesuai dengan persyaratan desain.

Tantangan Proyek:
Sistem panel dinding melibatkan sejumlah besar sambungan, yang memberlakukan persyaratan tinggi pada kerataan struktural secara keseluruhan. Pada saat yang sama, kontrol ketat diperlukan terhadap kualitas visual selama pemasangan serta kerataan panel itu sendiri.
