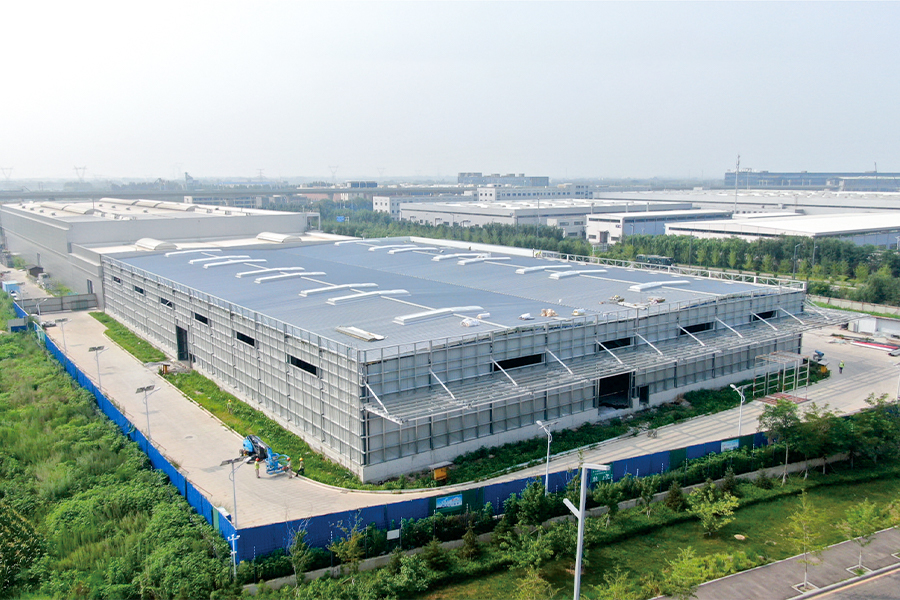

Solusi Pengecoran Georg Fischer Shenyang Co., Ltd

Pekerjaan Struktur Baja untuk Tahap I dan Proyek Ekspansi Georg Fischer Casting Solutions Shenyang Co., Ltd.

Proyek Tahap I:
Pada Zona D Bengkel No. 1, bangunan memiliki panjang 21,5 m, lebar 45 m, dan tinggi atap 8,5 m.
Zona F dan G mempunyai panjang 54,8 m, lebar 45 m, dan tinggi punggung bukit 14,51 m.
Proyek ini mengadopsi kolom beton bertulang dengan balok baja. Sistem atap terdiri dari lantai baja dengan membran kedap air dipasang di atasnya. Sistem dinding terdiri dari dinding pasangan bata dengan rangka baja eksternal dan panel sandwich wol batu.
Menurut persyaratan fungsional yang berbeda, beberapa bangunan dengan bentang dan ketinggian yang berbeda-beda digabungkan. Ketinggian tembok pembatas masing-masing adalah 15,5 m, 11,3 m, 10 m, dan 7 m. Bentang maksimum adalah 27,4 m. Beberapa derek di atas kepala seberat 50 ton dipasang di sepanjang jalur jaringan AA–D.
Setiap balok rangka baja terdiri dari lima segmen balok baja, dengan bentang tunggal kurang lebih 27,4 m. Berat total balok atap lebih dari 180 ton, dan balok penopang derek memiliki berat sekitar 100 ton. Bahan baja adalah Q355B dan Q235B, sebagaimana ditentukan oleh desain.

Proyek Perluasan Tahap I:
Bengkel No.2 ini memiliki panjang 97,54 m, lebar 67,1 m, tinggi 9,7 m, dan bentang maksimal 33,46 m. Material baja Q355B dan Q235B sesuai dengan persyaratan desain.
Strukturnya terdiri dari kolom dan balok baja, dengan balok atap terbuat dari baja berpenampang H dengan jaring padat. Basis kolom ditambatkan dengan baut jangkar. Kolom dan balok baja mengadopsi penampang H. Penyangga atap dan penyangga antar kolom disediakan dalam arah melintang dan memanjang untuk membentuk sistem rangka kaku yang stabil.

Deskripsi Struktur Utama:
Rangka utama menggunakan baja Q355B, dengan kolom dan balok baja berpenampang H yang dilas. Semua komponen baja ditembakkan hingga tingkat Sa 2.5. Purlin atap dan dinding dibentuk dari strip baja Q355B galvanis.
Halaman Bahan No.7:
Tempat penyimpanan material memiliki panjang 11 m, lebar 48 m, tinggi atap kantilever 6,55 m, dan bentang 11 m. Bahan baja adalah Q355B dan Q235B sesuai persyaratan desain.
Strukturnya mengadopsi kolom dan balok baja, dengan balok atap terbuat dari baja berpenampang H dengan jaring padat. Basis kolom ditambatkan dengan baut jangkar. Kolom baja mencakup kolom berpenampang H dan kolom kotak. Penyangga atap dan penyangga antar kolom disusun dalam arah melintang dan memanjang, membentuk sistem rangka baja yang stabil.
